さてそれでは実際に作っていきましょう~。

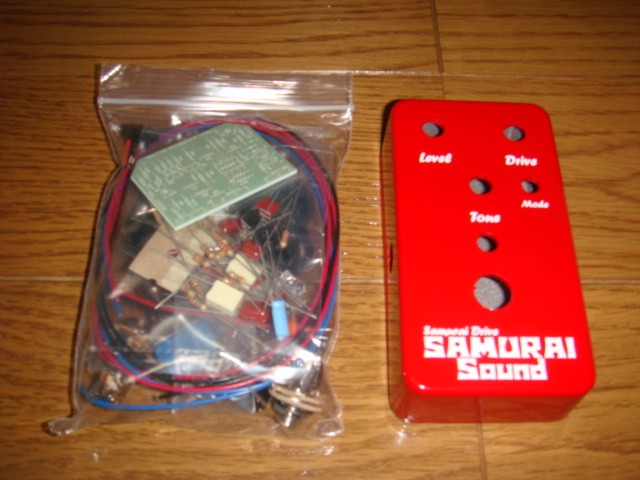

まずはパーツの入っている袋から、抵抗を選り分けます。

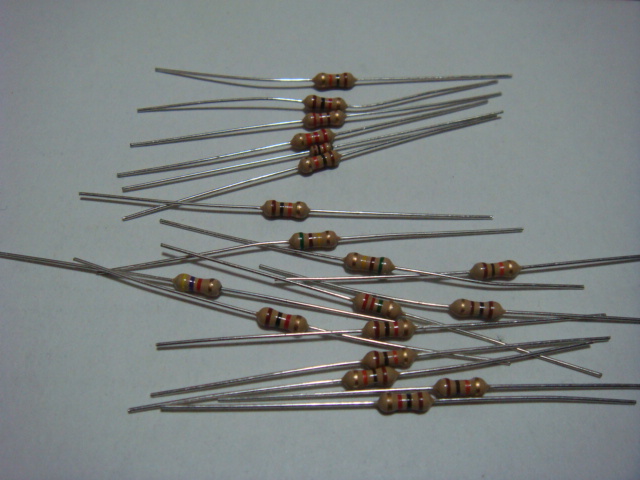

こんな感じで選り分けたら、今度は抵抗値ごとに
分けていくと、取り付ける時に楽でいいです。
抵抗値の調べ方は色々ありますが、
テスター を持っている方でしたら、抵抗値を計って分けていくと
一番確実だと思います。
テスターを持ってない方でも、マニュアルに抵抗のラインの色が
書いてありますので、それを参考にすれば大丈夫です。

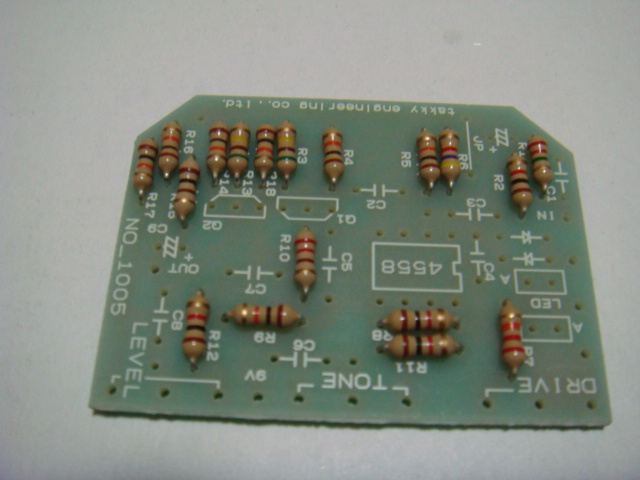

で、その抵抗を取り付けると上の図のような感じになります。
何故抵抗からつけるのかというと、抵抗は一番背の低い
パーツですので、その後のコンデンサとかを取り付けるのが
簡単だからです。先に背の高いパーツをつけると、抵抗を
つけるのが大変ですからねw
そして次にコンデンサを取り付けていきます。
茶色の豆みたいなやつと、箱型の四角いやつ、
あと丸くてちょっと長いやつ。

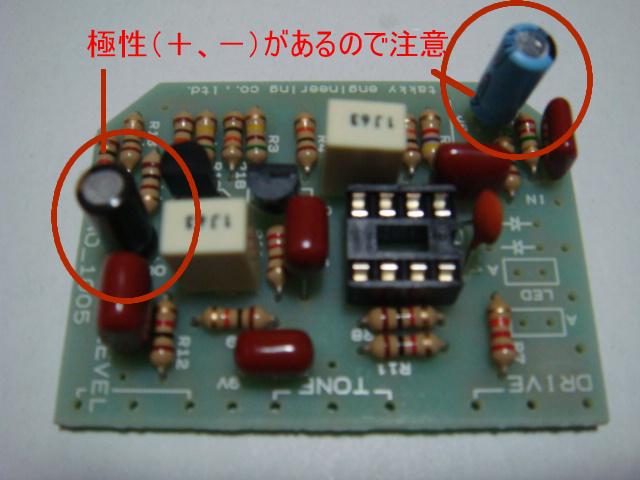

取り付けるとこうなります。図に注意書きがありますように
電解コンデンサはつける方向が決まっています。
+と-の極性があるので間違わないようにつけましょう。
