ということで、早速先日購入したピックアップの取り付けを
してみました。
まずピックカバーのビスを外して、がぱっと開いて裏返します。



配線材交換と、ノイズ対策の痕跡がありますｗ。
しかし、雑な仕事です。。。
ちなみにノイズ処理は様々な方法がありますが、
上の写真のようにアルミテープを貼り付けるのが
一番お手軽です。もしよかったら一緒にやってみてください。
ただ、ちょっとハイ落ちするので注意です。

説明の続きですが、シングルのピックアップはホットとコールドの
線２本だけです。同じシングルのピックアップに交換する場合は
同じように接続すれば良いのですが、今回はシングルサイズの
ハムバッカーですので、少しかってが違います。

とりあえず元々付いているピックアップを外し、新しいものを
取り付けます。ピックアップはビス２本で止まっているだけ
なので、それを取り外します。



そして取り付けるとこのようになります。
なんか線が多いですよねｗ
ハムバッカーですので、ホットとコールド以外にも
コイルから出てくる線があるのと、アース線がついているので
こんなごちゃごちゃします。
まあ、ホットとコールドがわかればあまり考えなくてもいいのでｗ
（だから成長しないのですな）

とりあえず配線を始めます。



まずホットの線を元々のピックアップが付いていたところに
半田付けます。
リアなのでセレクターの端っこの方ですね。
これも大丈夫だと思います。



さくさく行きましょう。
次はコールドの配線です。コールドは裸の線と
より合わせてアースに繋ぎます。
ボリュームに線をまとめて半田付けしている部分が
あると思いますので、その部分にくっつけてください。
アースを取っている場所ならどこでも大丈夫です。



それが終わったら残り２本の配線です。
上の図を見ると何かが追加されてますｗ
できるだけギター自体に加工するやり方は避けようと
思っていたのですが、コイルタップの切り替えスイッチが
合った方が明らかに便利なので付け足すことにします。

必要なものは日本橋の電子パーツ屋に行けば１００円と
ちょっとで買えます。
「足が３つのONONトグルスイッチください」
と店員さんに言えばだしてくれます。
あと、ちょっとだけ配線材もいるので、一緒に購入しておくと
なおいいです。

上の図のように残った２本のせんを撚って一まとめにし、
スイッチの真ん中に半田付けします。
そして下の部分に配線材を取り付けて、アースに落とします。



これで一通り作業は終わりました。
本当はボリュームを５００ｋに変えた方がいいのですが、
私はほとんどボリュームフルで弾くので、そのままでいきます。

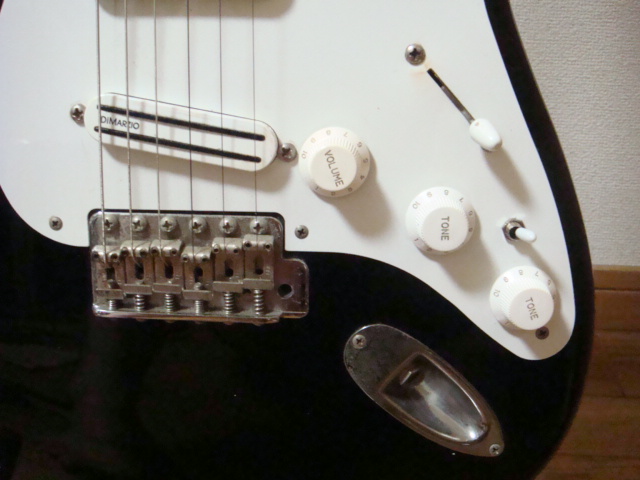

組み上がりました。
なんかかっこいいですｗｗ
トグルスイッチつけると、明らかに改造しました～みたいな
感じで、何か好きです。

実際音出しをしてみたところ、リアの出力がかなり上がってます。
ディマジオのシングルサイズハムの中でも、一番出力の大きい
ピックアップらしく、ぶふぉあっとローミッドが出ます。

ディマジオのHPによると、普通のシングルコイルの３倍の出力が
あるそうですｗ

ディマジオさん……狙っているのですかｗ

それなのに、ピックアップのカラーオーダーにレッドがないのが、
腑に落ちない。何でなのですか？？？ディマジオ様？？？


さて、次はタップした音をチェック。

やっぱりシングルと同じようなハイはでないですねえ。
タップしてシングルになるいっても、このピックアップは
もりもりした音が出ます。

音のバリエーションとしては使えるんですけどね。

でもトータル的にはすごく気に入りました
やってみて正解でしたよｗ



＊＊＊＊＊必要な部品＊＊＊＊＊

ピックアップ
トグルスイッチ　ON－ON
配線材　１０センチほど
